如何選擇適合的懸掛式柔性輸送線?

選擇適合的懸掛式柔性輸送線需圍繞 **“場景適配、功能匹配、成本可控”** 三大核心目標，結合自身的物料特性、車間條件、生產需求及預算，系統性評估設備的關鍵參數與配置。以下從 6 個核心決策維度展開，提供可落地的選擇方法與避坑要點，幫助精準匹配需求：

一、第一步：明確核心需求 —— 錨定選擇的 “基礎坐標”

在選型前，需先清晰定義 3 個核心問題，避免因需求模糊導致設備錯配：

輸送什么物料？（物料特性決定載體與承載）

記錄物料的重量（單件 / 批量）：是 5kg 的電子元件，還是 500kg 的汽車座椅?需明確 “單吊點最大承重”(常規可選 5-500kg，特殊定制可達 1000kg)，避免超載導致鏈條斷裂或軌道變形。

確認物料的形態與固定方式：規則箱裝(選標準吊籃)、帶吊環的零部件(選掛鉤)、柔性成衣(選專用衣架)、精密件(選防塵密封載體)?若為不規則異形件，需提前溝通定制夾具，防止輸送中掉落。

標注物料的特殊屬性：是否需防塵(如電子件)、耐高溫(如涂裝車間物料，需選不銹鋼軌道 + 高溫鏈條油)、耐低溫(如冷鏈食品，需選耐 - 30℃的傳動部件)、防腐蝕(如化工物料，需選 316 不銹鋼材質)?

輸送到哪里？（路徑與車間條件決定軌道設計）

繪制輸送路徑圖：明確起點(如倉儲區)、終點(如組裝工位)、中間節點(如分揀區、檢測區)，標注是否需要轉彎(轉彎半徑通常≥1.5m)、爬坡 / 下降(坡度建議≤15°，避免物料滑動)、跨越障礙(如車間隔斷、地面設備)。

測量車間基礎參數：

層高：需≥4m(軌道安裝后底部距地面至少 2.5m，避免遮擋人員或設備)，若層高不足 3.5m，需評估是否可抬高軌道支架(需確認廠房頂部承重)。

頂部承重：計算 “軌道重量 + 物料重量” 的總荷載(常規每米軌道約 30kg，加物料后每米總重約 80-250kg)，需讓廠房設計院出具 “頂部鋼梁 / 混凝土梁的承重報告”，確保承重達標(如每平方米承重≥500kg)。

地面障礙物：是否有大型設備、立柱、消防管道?需在軌道設計時避開，或設計 “避讓彎道”，避免軌道與現有設施沖突。

輸送效率要求？（節拍與自動化決定驅動與控制）

明確輸送速度：是需 1m/min 的低速精密輸送(如電子件組裝)，還是 5m/min 的高速批量輸送(如電商分揀)?常規設備速度可調(0.5-5m/min)，需匹配生產節拍(如汽車總裝線需 “1 分鐘 / 輛” 的同步速度)。

是否需要自動化功能：僅需 “連續輸送”(選基礎 PLC 控制)，還是需 “自動分揀”(加掃碼識別 + 氣動撥叉)、“自動啟停”(加工位傳感器，物料到工位后自動停)、“數據追溯”(加 RFID 芯片記錄物料位置)?自動化功能會直接影響成本，需按需選擇。

二、第二步：匹配核心參數 —— 鎖定設備的 “關鍵配置”

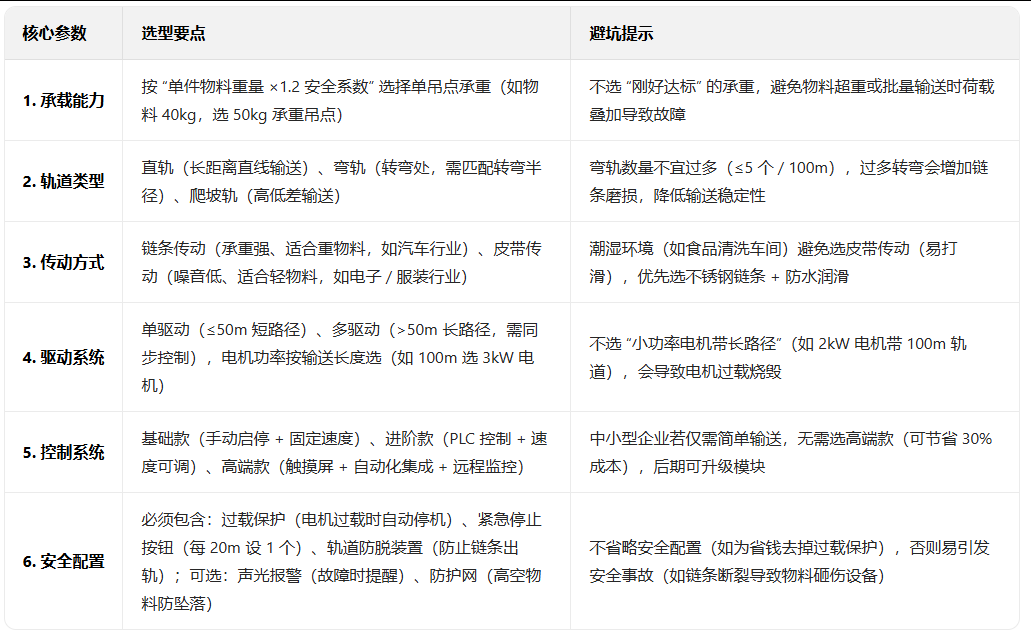

根據第一步的需求，針對性篩選設備的核心參數，避免 “過度配置” 或 “配置不足”：

三、第三步：評估成本與性價比 —— 避免 “隱性支出”

懸掛式柔性輸送線的成本不僅是 “設備報價”，還需包含安裝、維護、升級等隱性成本，需綜合計算：

初期投入成本（占總成本 60%-70%）

設備本體：單米造價約 1500-5000 元(基礎款 1500-2500 元 /m，含軌道 + 鏈條 + 吊點;自動化款 3000-5000 元 /m，加控制模塊 + 傳感器)。

安裝成本：約 500-1000 元 /m(含支架焊接、軌道固定、電路接線，高空作業會增加 30% 安裝費)。

定制成本：特殊載體(如防塵吊籃)、異形軌道(如大半徑彎軌)、特殊材質(如 316 不銹鋼)會額外加價 20%-50%，需提前確認定制周期(通常 2-4 周)。

后期運維成本（占總成本 30%-40%）

維護成本：每年約為設備總價的 5%-8%，含鏈條潤滑(每 3 個月 1 次，專用鏈條油約 100 元 / L)、軌道緊固(每 6 個月 1 次)、電機保養(每年 1 次)。

能耗成本：按 3kW 電機、每天運行 8 小時計算，每月電費約 500 元(工業電價 1 元 / 度)，長路徑多驅動系統需疊加計算。

故障成本：若因選型不當導致故障(如承重不足斷裂)，單次維修成本約 2000-10000 元(含零件費 + 高空作業費)，且會導致生產線停機(每天損失可能達數萬元)。

性價比判斷公式

優先選擇 “初期投入 + 3 年運維成本” 更低，且能滿足未來 2-3 年產能增長的設備：

若未來產能可能提升 30%，則選擇 “承重 + 速度” 預留 10%-20% 余量的設備(如當前需 300kg 承重，選 400kg 承重)，避免短期內二次改造。

中小型企業若預算有限，可優先滿足 “核心需求”(如僅需基礎輸送，暫不裝自動分揀)，預留 “自動化升級接口”(如預留傳感器安裝位、PLC 擴展端口)，后期按需加裝。

四、第三步：篩選供應商 —— 規避 “售后風險”

設備的穩定性與售后能力直接影響后期使用，需從 4 個維度評估供應商：

是否有行業案例？

優先選擇有 “同行業成功案例” 的供應商(如做汽車行業選有主機廠案例的，做食品行業選有食品廠案例的)，可要求供應商提供 “案例視頻” 或 “客戶聯系方式”，實地考察設備運行情況(如運行噪音、輸送穩定性、維護頻率)。

是否提供定制化設計？

懸掛線多為非標準設備，需供應商提供 “現場勘測 + 定制設計方案”(含 3D 軌道圖紙、荷載計算書、安全評估報告)，避免供應商用 “標準款” 硬套需求(如將常溫軌道用于涂裝高溫車間)。

售后保障是否完善？

確認質保期：行業常規質保 1-2 年(核心部件如電機、鏈條質保 2 年，軌道質保 5 年)，需寫入合同，避免 “口頭承諾”。

明確響應時間：故障后是否能 2 小時內遠程指導，24 小時內派人上門(偏遠地區需確認是否有就近服務點)，避免因維修不及時導致長期停機。

詢問培訓服務：是否提供 “操作 + 維護” 培訓(如教工人如何潤滑鏈條、如何排查傳感器故障)，并提供《操作手冊》《維護手冊》，降低后期操作失誤率。

是否有資質認證？

優先選擇通過 “ISO9001 質量認證”“CE 認證(若出口)” 的供應商，核心部件(如電機、PLC)需為知名品牌(如西門子、施耐德)，避免用雜牌部件(如劣質電機易燒毀，且難買替換件)。

四、第四步：確認方案與合同 —— 鎖定 “權責邊界”

在確定供應商后，需細化方案并簽訂正式合同，避免后期糾紛：

方案確認：要求供應商出具 “最終版設計方案”，包含：

軌道尺寸、材質、安裝位置(標注具體坐標);

驅動系統、控制系統的型號與參數;

載體(吊籃 / 掛鉤 / 夾具)的 3D 圖紙與試用報告(如定制夾具需先做樣品，測試物料固定穩定性);

安裝周期(常規 50m 線路約 15-20 天)與驗收標準(如輸送速度誤差≤±5%、運行噪音≤75dB、空載試運行 24 小時無故障)。

合同條款：重點明確以下內容：

付款方式：建議分 3 期(預付 30%、安裝完成驗收后付 60%、質保期滿付 10%)，避免全額預付后供應商拖延安裝。

違約責任：若供應商未按約定時間交付、設備參數不達標、質保期內頻繁故障，需明確賠償方式(如按日扣除違約金、免費更換部件、賠償停機損失)。

后期服務：約定 “質保期后” 的維護收費標準(如上門服務費、零件報價)，避免后期被 “高價宰客”。

總結：選型決策流程圖

若需快速梳理思路，可按以下流程推進：

明確物料特性(重量/形態/特殊屬性)→ 確認車間條件(層高/承重/路徑)→ 定義輸送需求(速度/自動化)→ 匹配設備參數(承重/軌道/驅動)→ 評估成本(初期+運維)→ 篩選供應商(案例/售后/資質)→ 確認方案與合同
